Valaistuksen monitoimiohjain 3SET, tuotenro 5203

Suosittelemme erityisesti pientalon valaistuksen ohjaamiseen yksinkertaisen releisiin perustuvan ratkaisun.

Tällä saavutetaan monta hyötyä:


1) Rahansäästöä jo ostovaiheessa:

Yhdellä ja samalla tuotteella on monen eri ohjausreleen ominaisuudet, valitaan vain niistä aina kullekin valopisteelle sopivin:

- on / off

- porrasvalo (päävalaistus 5 min, kulkuvalo 6 min painalluksesta)

- kruunuvalo (1.painallus perusvalo, 2.painallus lisää valoa)

- selektiivinen kruunuvalo (lyhyt painallus, pitkä painallus)

- läsnäolo-ohjaus (valot toimivat täysin automaattisesti)

- hämäräkytkinohjaus (valot syttyvät tai sammuvat luonnonvalon mukaan)

- himmenninohjaus (valoja voi säätää portaattomasti esim LED-liitäntälaitteen kautta)

- kaikkien valojen sammutus yhdestä tai useammasta paikasta

- osittainen valojen sammutus yhdestä tai useammasta paikasta

- perusvalaistuksen sytytys yhdestä tai useammasta paikasta


2) Kustannusten siirtoa

- rakennuttaja voi siirtää päätöstä, mitä valopisteitä haluaa himmennettäviksi ja mitkä saavat olla on/off

- jälkeenpäin on helppo asentaa myös älytekniikkaa releiden päälle lisävarusteeksi (ja se on myös helppo poistaa)


3) Rahansäästöä asennettaessa ja erityisesti jälkihoidossa

- asentajan ei tarvitse osata ohjelmoida eikä siten käydä kursseja erikseen tätä varten

- ei tarvita erityisasiantuntijaa käyttöönottoon tai jälkipalveluihin

- johdotuksesta suuri osa voidaan hoitaa halvimmalla mahdollisella heikkovirtajohdolla

- ohjauspainikkeiksi käy halvimmat mahdolliset eli ihan tavalliset ja tutut kytkimet

- ohjauspisteitä voi olla runsaastikin esim eri puolilla huonetta, koska niiden johdotus on halpaa je helppoa


4) Ekologisuus = koko maapallo voi paremmin

- elinkaari on pitkä, koska teknikka ei ole sidoksissa tietokoneisiin tai muihin lyhyen elinkaaren tekniikoihin

- releet voi tarvittaessa korvata erillisillä komponenteilla = varmuutta tulevaisuuteen

- laajennus- tai muutostyöt tulevisuudessa onnistuvat muiltakin, kuin vain alkuperäiseltä sähköasentajalta

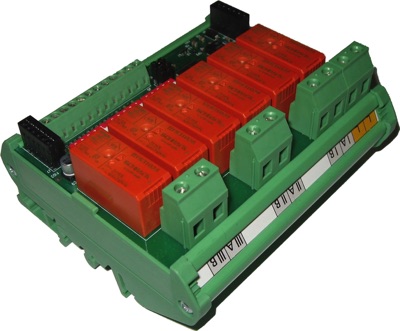

3SET relekortti -tekniikkaa

3 valaistuskanavaa (=syttymisryhmää)

Lähtöjä 6x10A (releen syöksyvirta 120A)

Käyttöjännite 24Vdc

Virrankulutus 130 mA

Jokaiselle kanavalle:

- 1 kpl painiketuloja

- 2 kpl extra ohjaustuloja (esim liikeohjaus)

Yhteisesti kanaville on 3 ohjaustuloa

- kaikki off

- osa off

- perusvalot on

Toimintojen valinta 5:llä DIP-kytkimellä

Asennetaan DIN-kiskolle


Yhteiset ohjaukset voi ketjuttaa ja haaroittaa vapaasti eli 3SET-kortteja voi lisätä järjestelmään rajattomasti.

24V johdotuksiin suositellaan KLMA 4x0.8

Patentti nro 124923
