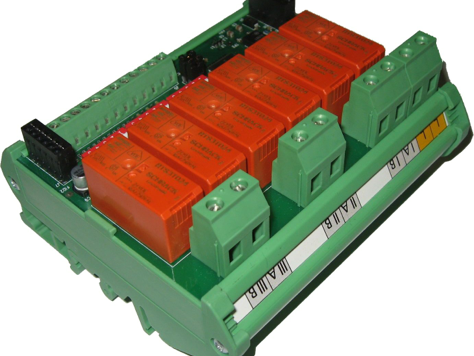

Valaistuksen 3-kanavainen monitoimiohjain on suunniteltu ohjaamaan sisä- ja ulkotilojen valaistusta.

Tavalliset painikkeet

Releet toimivat 24V:n käyttöjännitteellä. Ohjaamiseen käyvät tavalliset painikkeet. Niiden lisäksi releitä voi ohjata laajennusliittimien (Ext) kautta erilaisilla sensoreilla, kuten liikekytkimet, hämäräkytkimet, kellokytkimet tai ohjelmoitavat logiikat.

Himmennykset

Monitoimiohjaimen lähtöihin voi kytkeä suoraan 230V:n valaisimia tai erilaisilla liitäntälaitteilla varustettuja valaisimia sekä jänniteohjattuja valonsäätimiä. Monissa LED- ja loistevalojen liitäntälaitteissa on valmiiksi sisäänrakennettu himmennystoiminto, jota ohjataan jännitteellä. Kuhunkin kanavaan voi kytkeä toiminnosta riippuen yksi tai kaksi syttymisryhmää.

Keskitetyt ohjaukset

Monitoimiohjaimia voi ketjuttaa yhteen ja näille kaikille ohjaimille voi tuoda keskitetyt ohjaukset esimerkiksi talon pääeteisestä.  Keskitetyillä ohjauksilla voi sammuttaa kaikki talon valot (Kaikki OFF) tai osan valoista (Osa OFF). Perusvalaistuksen voi sytyttää yhdellä painikkeella  (Perusvalaistus ON).

Asettelut

Monitoimiohjaimen toiminnot asetellaan DIP-kytkimillä.

Toimintoja ovat:

1. 1.Sysäysrele 3 syttymisryhmää


2. 2.Valonsäädin (himmennys)


3. 3.Klassinen kruunukytkin


4. 4.Selektiivinen kruunukytkin


5. 5.Porrasvalo


6. 6.Automaattivalo


7. 7.Sysäysrele 6 syttymisryhmää


Kaikkiin toimintoihin voi valita perusvalaistuksen sytytystoiminnon ja osa valoista OFF-eston.

Tarkemmat tiedot löytyvät asennusohjeesta.
